云化BOSS详单

专家简介：张燕，新炬网络架构师，资深BOSS业务专家，自BOSS1.5--NGBOSS参与广东、浙江、广西、辽宁等多省及海外BOSS升级割接，目前在推进BOSS模型管控相关工作。

详单云化趋势

用户消费详单是运营商与用户之间最重要的沟通媒介，用户通过它可随时了解当月的消费情况，调整消费结构。提升消费透明度，一直是移动致力改进和提高的内容。当前各省用户数量巨大，历史详单逐年积累，流量业务的快速增长，直接导致了详单管理变得极度复杂，数据处理越来越慢，查询速度变慢差等一系列问题，且随着4G时代的到来，需提升客户实时计费体验解决由此带来的DCC消息爆炸式增长问题，使得目前系统架构的扩展和扩容成本方面难以满足，需要进行进一步的架构优化和升级。

移动第三代规划里提出了引入分布式数据库，基于X86设备实现详单处理的分布式架构，逐步实现低成本的详单云化架构，提高系统的扩展能力，提供高速的查询访问和数据统计功能，降低系统整体建设成本。

详单云架构

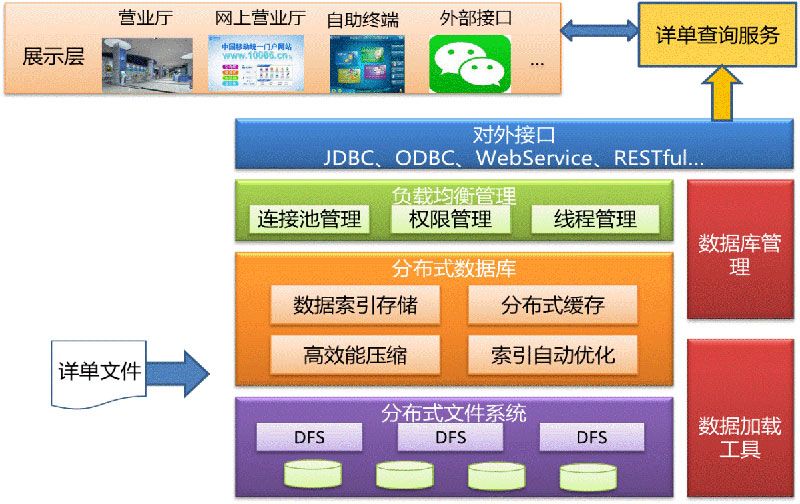

详单云总体架构：

Hadoop的核心是HDFS和Map/Reduce，HDFS实现存储，而Map/Reduce实现分析处理。详单云架构采用x86刀片设备和本地存储，通过分布式文件系统和数据库存放数据文件，避免数据存储过于集中带来的系统影响；通过高效的压缩机制可节省更多的存储空间。

详单预处理架构：

详单数据处理首先是数据采集从FTP、ORACLE、分布式数据库等数据源上采集详单原始文件，并放在HDFS分布式文件系统上，供后续数据预处理用。分布式文件系统（HDFS）运行在分布式集群上，用于存储原始数据文件和MAP/REDUCE任务的中间文件。原始详单数据通过分布式计算MAP过程，结合分析系统以及详单查询等应用场景，将数据按电话号码分组，生成临时文件，放到本地，然后REDUCE模块将分组后相同电话号码的详单数据进行合并，并且压缩详单数据，将相同电话号码的数据按照一定的算法进行数据压缩存储。详单查询服务子系统基于分布式数据库进行详单查询，引入内存数据库，并对查询出的详单数据进行转义、查重、汇总、合并等处理，查询服务支持对查询数据的分布式缓存。

分布式数据库是分布式的、面向列的数据库，其结构由索引、时间戳和列簇组成，其中：

索引：表的主键，表中的记录按索引排序。

时间戳：每次数据入库的时间戳，可以看做是数据的Version。

列簇：表在水平方向有一个或者多个列簇，一个列簇可以由任意多个列组成，有多少个列不在建表时指定，在插入数据时可以随时新增列。

根据详单查询应用场景，对于详单表可设计为，索引为电话号码，只有一个列簇，存放压缩过的详单数据，每批次详单导入时产生一个列，列名即为详单导入时间。入库时无需先排序，详单文件通过MapReduce并行计算框架可以高效的直接加载到分布式数据库中，通过时间和手机号码两个维度迅速定位到数据文件。

详单系统由分布式云化架构替换传统小型机数据库架构，降低系统建设成本，通过hadoop分布式系统特性，在不启停现有分布式集群的情况下，通过对新增机器的配置，直接将新增加机器加入到现有集群，提高现有集群存储与处理能力，云详单数据随机均匀部署，并行查询，提高查询效率。以浙江省为例，目前详单云日均查询10万次，支持200个以上并发，响应时间不超过10秒， CPU负荷均值5%，实时入库集群CPU负荷在30%左右，效率大大提高。

结束语

通过后续帐详单云化架构改造深入，系统实现分布式计算、分布式存储以及高并发计算等，使支撑系统具备高扩展、高性能、高可靠、大并发的特点。假以时日，或许运营商也能如淘宝一样支持用户查询十年账单及消费记录，详单大数据计算能有更好的应用模式，系统更好支撑4G时代实时计费要求，从而使BOSS系统转型为面向客户，实时开放的系统。
